〈Vol.4〉保護範囲検討時の注意点

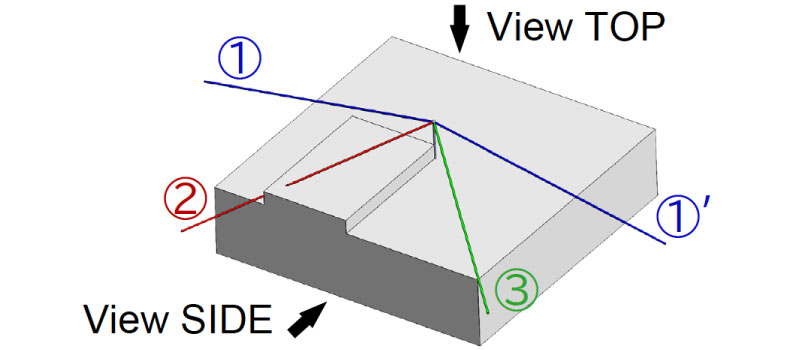

PDCEから一番遠い角部までの距離Aを測り、PDCEを設置した高さで保護範囲に入るか計算。

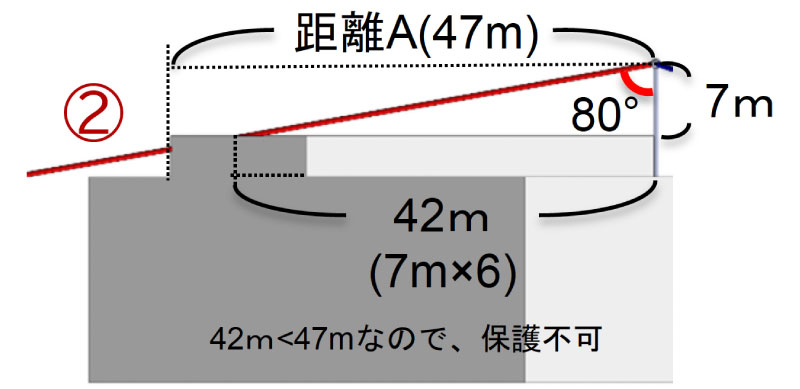

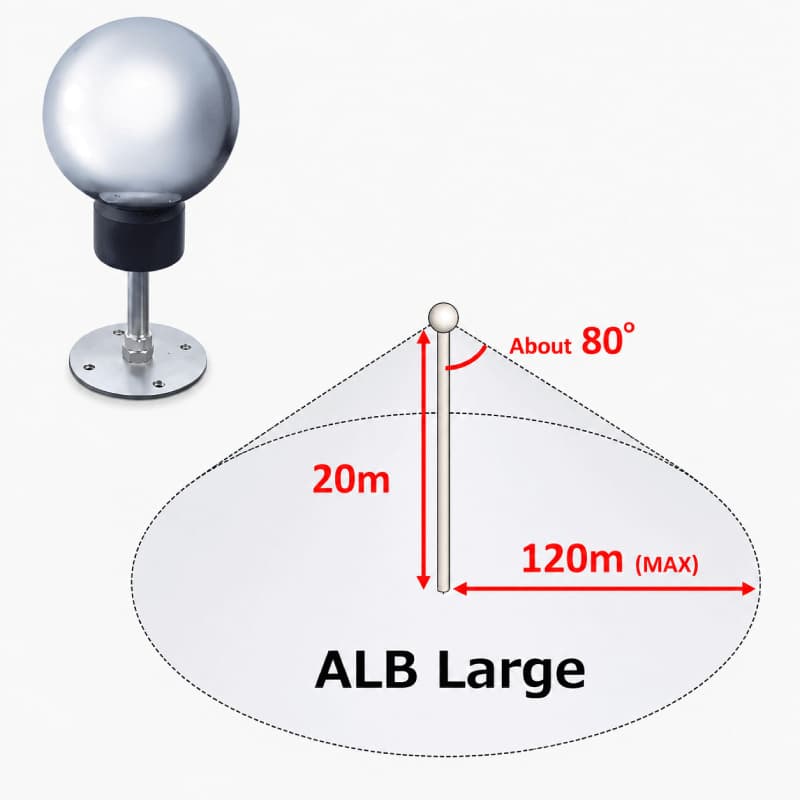

１）避雷球（大型）の保護範囲距離（高さ×６）を計算

　→屋上の塔屋高さでは、42m（＝7×６）まで保護可能。

　 ※各製品の倍率は製品パンフレット裏面の仕様一覧をご参照ください

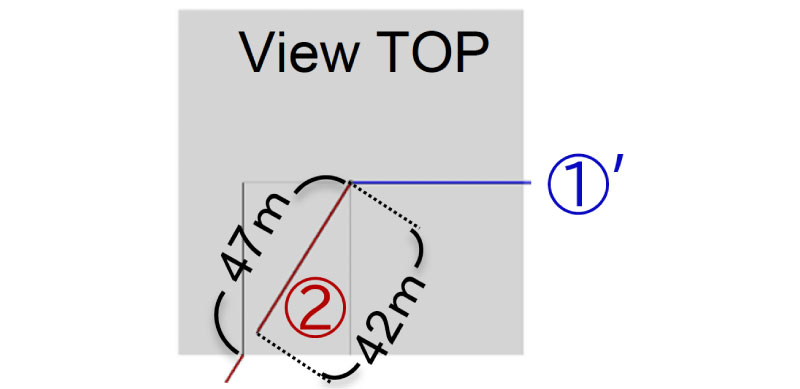

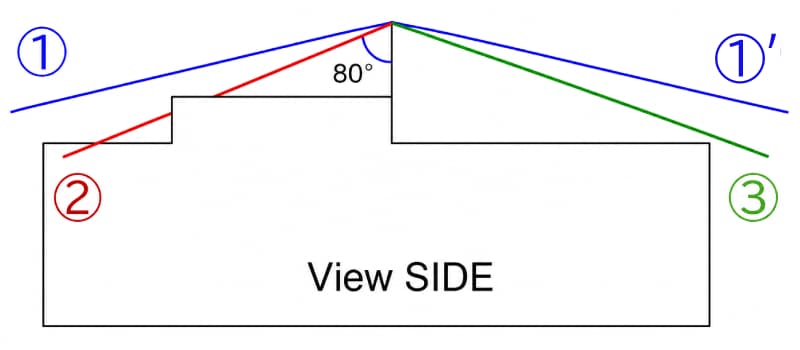

２）図面から水平距離を測定して保護範囲距離と比較　

　→②赤のラインで角部まで距離：47ｍ(>保護範囲距離42m)

　⇒保護範囲距離以内に収まっていないので、保護不可。

※４７ｍまでカバーするには、7.8m(≒47÷6)の高さに避雷球（大型）を設置する必要がある。

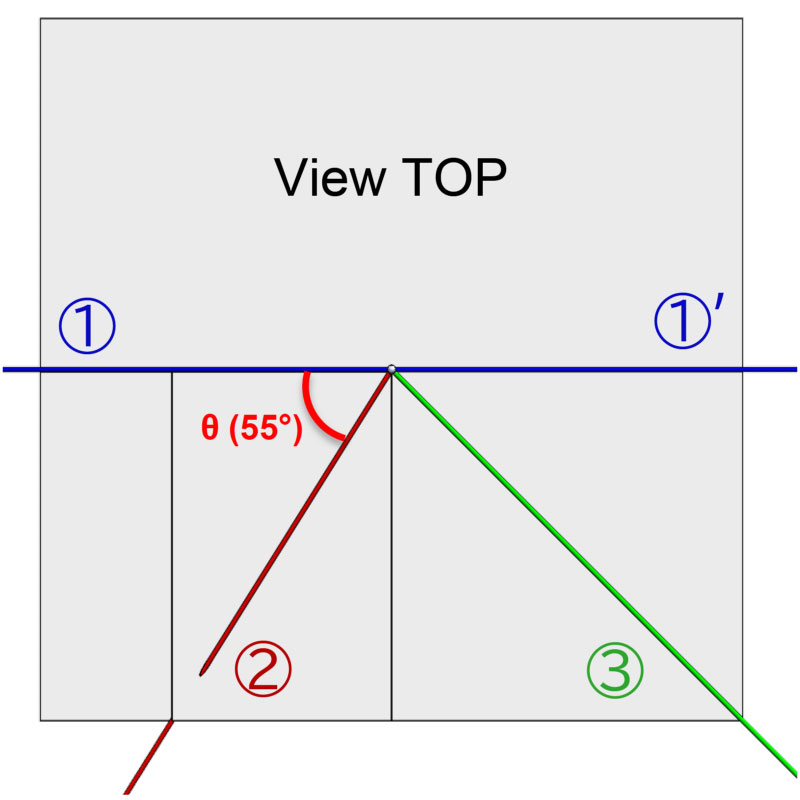

１）平面図にて、避雷球（大型）と対象の角部を結ぶ直線の角度θを測る。

　　→下図の場合θ＝55°

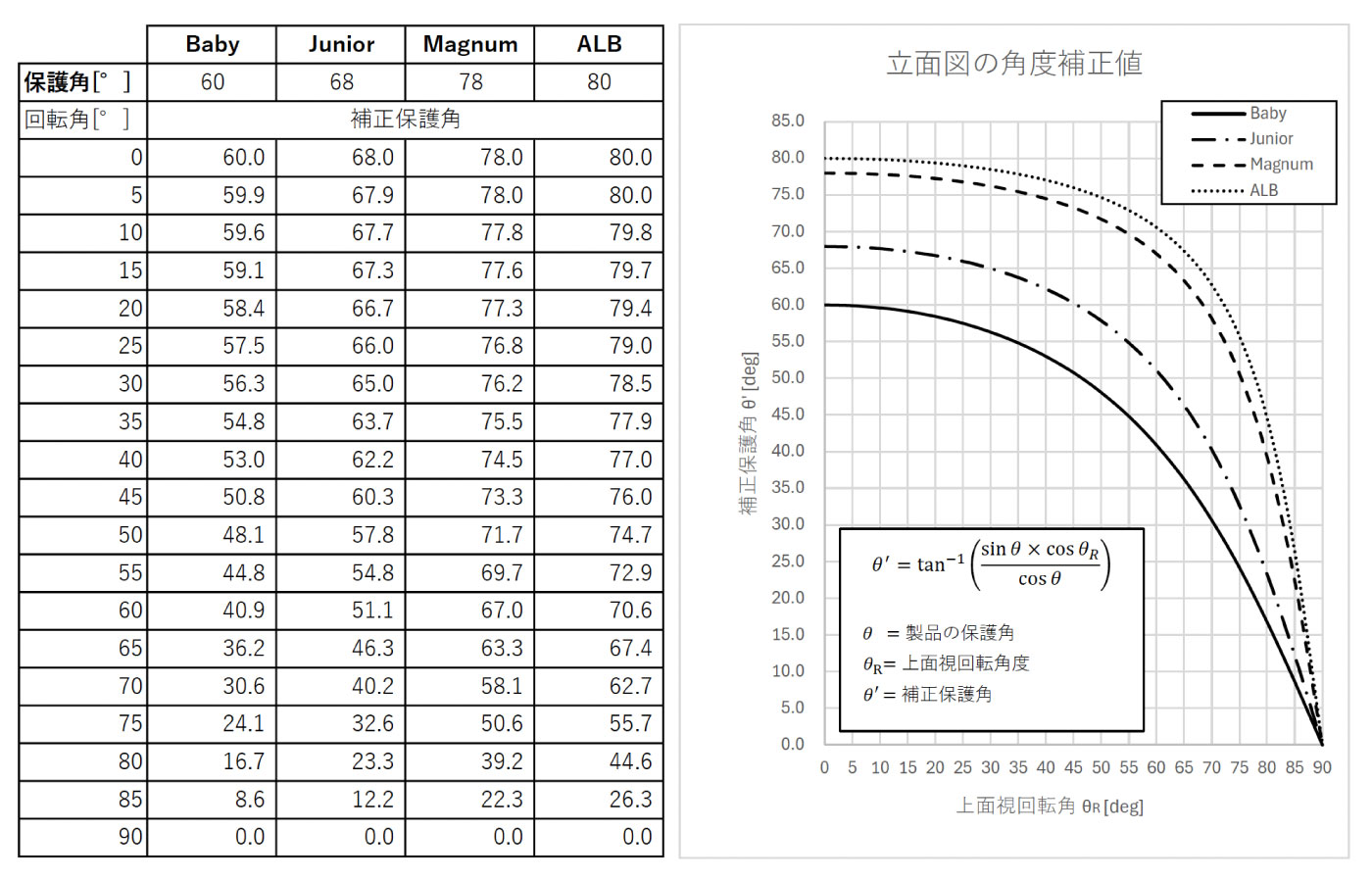

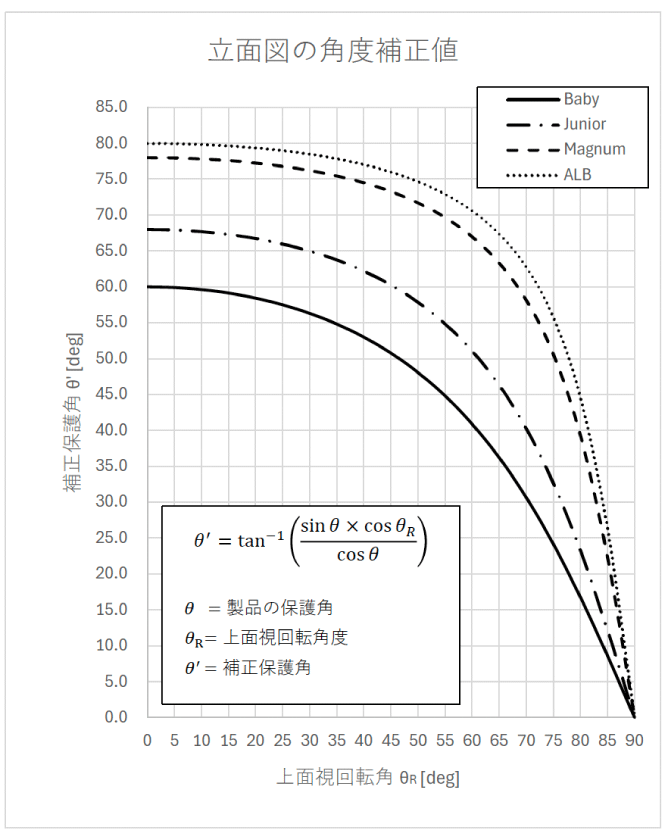

２）図３ 「立面図の角度補正値表」から保護角を補正する。

　　図３を参考に補正した角度が、立面図から見たときの角度となる。

　　→回転角（θ）の角度が55°の時、保護角度は72.9°になる。

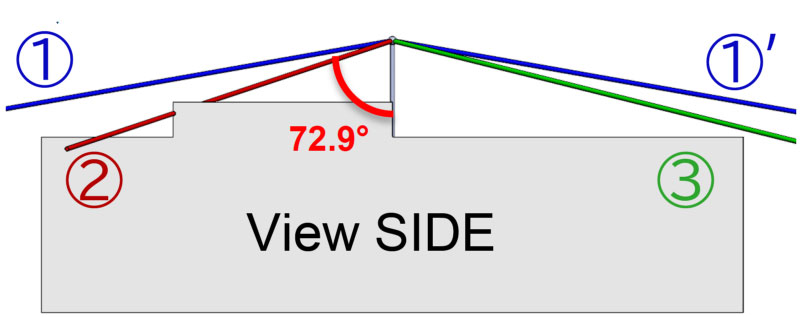

３）立面図に図３から読み取った保護角度の線を書き入れる。

　　→保護角度72.9°で赤のラインを引く。

４）立面図上で３）で引いた保護範囲線に対象の角部が入っていれば、保護可能。

　　→赤のラインから対象の角部が出ているので、この設置では建物保護不可。
